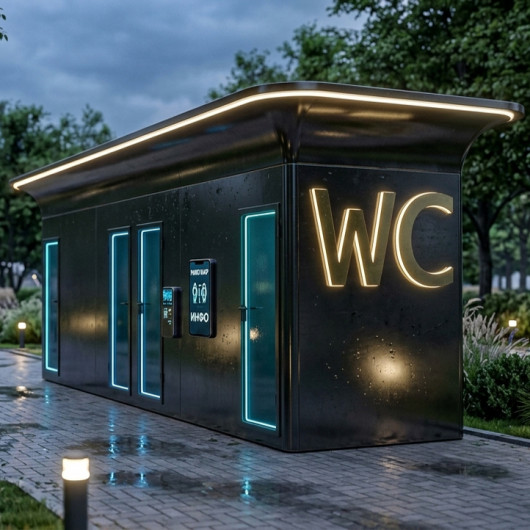

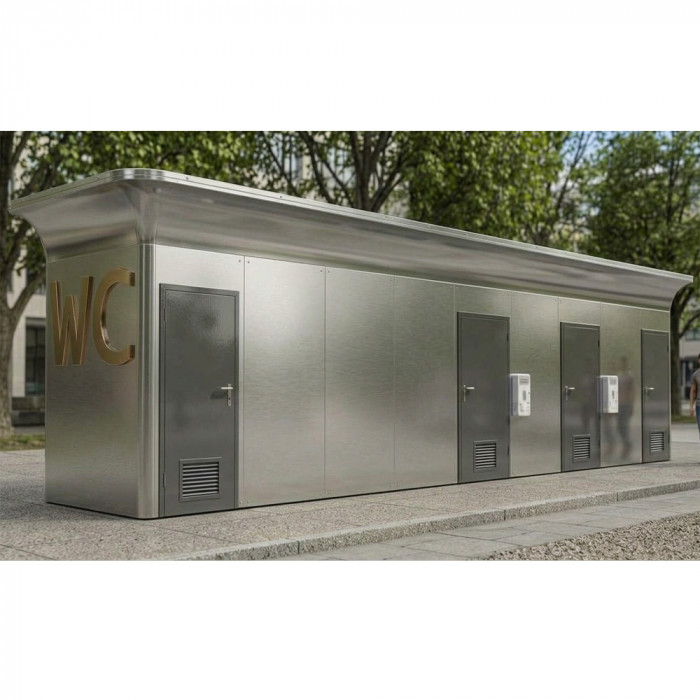

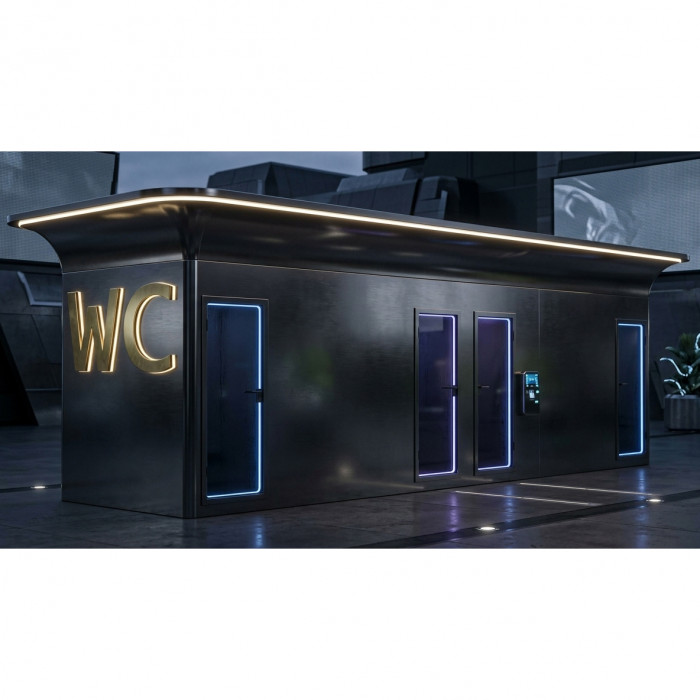

Автономно-сетевой туалетный модуль АСТ-16-МГН

Конструкция.

Пол
Покрытие пола – алюминиевый рифленый лист.
Настил пола – ЦСП толщиной 24 мм.
Лаги пола металлические. Утепление полов – пенополистирольные плиты толщиной 100 мм.
Дно туалетного модуля – оцинкованный лист.
Кровля
Кровля - плоская, покрытая стальным профлистом Н-60, толщиной 0,5 мм, с полимерным покрытием, проходящим через всю длину блок-контейнера. Сток воды организованный по четырем углам внутри модуля. Пароизоляция и гидроизоляция выполнена пленкой Ютафол и п/э пленкой. Теплоизоляция – базальтовая плита толщиной 100 мм, плотностью 80 кг/м куб.
Двери
Входные двери - металлические, утепленные, производства России, с замком-защелкой. Метод нанесения покрытия двери – порошковая окраска.
Электрика и освещение
Электропроводка выполнена в ПВХ каналах внутри стен. Все проходы кабеля через стену защищены специальной втулкой от повреждений.
Напряжение питания сети 230V/380, 50 Гц.
Кабель вводной от вводной коробки до электрошкафа медный 3х4/4х4 мм2.
Кабель для осветительных приборов медный 3х1,5 мм2.
Кабель для остальных электроприборов медный 3х2,5 мм2. Кабель заземления медный 1х6 мм2.
Электроввод выполнен через наружную вводную коробку и распределительный щиток с установленным УЗО и автоматическими выключателями на потребителей электроэнергии.
Все металлические детали модуля заземлены на каркас. Розетки модуля со степенью защиты IP44.
Внутреннее освещение выполнено светодиодными светильниками, включение и выключение освещения осуществляется от датчика присутствия.
Отопление и вентиляция
Отопление модуля выполнено посредством электрообогревателей (конвекторов) с терморегулятором и защитой от перегрева. Конвекторы установлены в защитном антивандальном кожухе.
Принудительная вентиляция помещений осуществляется с использованием врезных настенных электровентиляторов. С наружной стороны стены у вентиляторов установлены металлические вентиляционные решетки, окрашенные в цвет модуля. Производительность вентиляторов соответствует нормам воздухообмена помещений.
Водоснабжение
Водоснабжение осуществляется при помощи насоса от емкости объемом 2000 л., расположенной в техническом помещении, разводка внутри модуля выполнена полипропиленовыми трубами внутреннего диаметра 15 мм, установлена запорная арматура. Емкость изготавливается из пищевого химически стойкого полиэтилена низкой плотности высокого давления (LLDPE, линейный ПВД) в соответствии с ТУ 2290-001-80536468-15 и соответствует необходимым сертификационным требованиям, действующим на территории РФ. Обеспечена возможность полного опорожнения труб при консервации модуля на зиму, а также возможность отсечения каждого потребителя от сети при ремонте. Емкость снабжена сливным патрубком Ду 25 мм с шаровым краном. Емкость для воды снабжена датчиком уровня с уличной сигнализацией о низком уровне (5%). При достижении минимального уровня загорается контрольный маяк на уличной стене модуля и блокируется работа насоса подачи воды для предотвращения его выхода из строя. Заправка водой осуществляется через верхний люк емкости. Установлен сетчатый фильтр. Насос установлен за перегородкой. Емкость так же снабжена патрубком для перелива для избежания переполнения в момент заправки с выводом на уличную стену модуля.
Водоотведение
Водоотведение осуществляется принудительным насосом в емкость для отходов объемом 2000 л., в техническом помещении модуля. Откачка отходов осуществляется с улицы, с задней стороны модуля через люк с крышкой размером 150х150 мм в свету. Емкость снабжена переливным патрубком Ду 40 мм с заглушкой и сливным патрубком Ду 50 мм с заглушкой. Емкость изготавливается из пищевого химически стойкого полиэтилена низкой плотности высокого давления (LLDPE, линейный ПВД) в соответствии с ТУ 2290-001-80536468-15 и соответствует необходимым сертификационным требованиям, действующим на территории РФ. Для ревизии и очистки емкости для отходов предусмотрен люк. Емкость для отходов снабжена датчиком уровня отходов с уличной сигнализацией о высоком уровне, при достижении уровня 90% загорается контрольный маяк. Емкость снабжена греющим кабелем с терморегулятором для предотвращения замерзания в холодное время года.
Прочее
Для подъема модуля в его верхней части расположены специальные грузозахватные приспособления – рым-болты. Их можно демонтировать после установки модуля.
В каркасе модуля в нижней части по 4-м углам имеются съемные рым болты для увязки модуля при перевозке на транспорте.
Инженерные сети
Водоснабжение: Холодная вода подводится от встроенного бака. Внутренняя разводка выполнена с использованием полипропиленовых труб. Подогрев воды: с помощью электрического водонагревателя (бойлера). Подключение к внешней водопроводной сети дополнительно предусмотрена конструкцией.
Водоотведение: Отработанная вода собирается (от раковин Д40мм, от унитазов Д110мм) бак для отходов встроенный внутри модуля. Подключение к внешней сети канализации дополнительно предусмотрена конструкцией.
Для заправки водой и откачки отходов с торца модуля предусмотрены патрубки.
Оборудование
Тревожная кнопка в кабине для МГН, оснащённая функцией двусторонней связи с диспетчером
Акустическая аудиосистема с колонками
Терминал оплаты для модульного туалета с функциями
-прием оплаты банковскими картами;
-прием оплаты монетами (все номиналы);
-влагозащищенный банковский терминал;
-поддержка платежных систем МИР, Visa, MasterCard, Samsung Pay, Apple Pay, Google Pay, China Union Pay;
-фискальный регистратор с фискальным накопителем (касса в соответствии с 54ФЗ);
-вывод QR кода фискального чека на экран;
-уличный сенсорный монитор 17;
-промышленный компьютер с пассивным охлаждением;
-программируемый контроллер UCPA (на базе микроконтроллера Atmel);
-защита дискретных входов от ESD и повышенного напряжения до 3000В;
-гальваническая развязка дискретных входов;
-система логирования событий системы;
-оповещение о событиях и отчетность на email;
-оповещение о событиях и отчетность в telegram;
-бесплатное ПО для АРМ Диспетчера/Оператора;
-удаленное управление и администрирование системы;
-удаленное обновление программного обеспечения;
-возможность подключения аудиосистемы для звукового информирования посетителей и фоновой музыки;
-контроль занято /свободно;
-возможность подключение табло «Свободно/занято»;
-возможность выбора кабинки;
-контроль длительности посещения;
-счетчик посетителей;
-сервисный режим для обслуживающего персонала;
-контроль положения дверей;
-контроль уровня баков;
-подключение электромагнитных или электромеханических замков;
-наличие встроенной и наружной камерами видеонаблюдения с выводом картинки на пульт диспетчера;
-двусторонняя голосовая связь с диспетчером.
В комплекте:
-кнопки выхода (соответствуют количеству дверей);
-концевые датчики для определения положения дверей (соответствуют количеству дверей);
-карты доступа для персонала (4 шт. + 1 мастер карта);
-комплект ключей от ригельного замка.
Туалетный модуль оснащён системой бесперебойного питания на случай отключения электричества. При отсутствии электричества сигнал подаётся на пульт диспетчеру, а также запускается экстренное электроснабжение, рассчитанное на питание терминала оплаты посещений, магнитных замков дверей и освещения на 30 минут.
На случай отключения водоснабжения в техническом помещении предусмотрена ёмкость на на 2000 литров с датчиками максимального и минимального уровня заполнения и насосная станция производительностью 55л/мин.
Также предусмотрена система защиты от протечек представленная датчиками в каждом помещении, управляющим модулем и электроприводами кранов подачи воды.
Туалетные кабинки укомплектованы оборудованием в антивандальном исполнении из нержавеющей стали: унитаз антивандальный напольный c бачком, раковина настенная с сенсорным смесителем для умывальника, электросушилка для рук  мощностью 1,5 кВт, зеркало 300*400 мм, диспенсеры для мыла ёмкостью 1 л,  диспенсеры бумажных полотенец и туалетной бумаги, встроенное мусорное ведро, ершик, а также поручни для МГН из нержавеющей трубы.
